VS-235、VS-228、VS-239固定螺钉锁定 － 英制

孔径

型号

基本动态

额定载荷

磅/牛

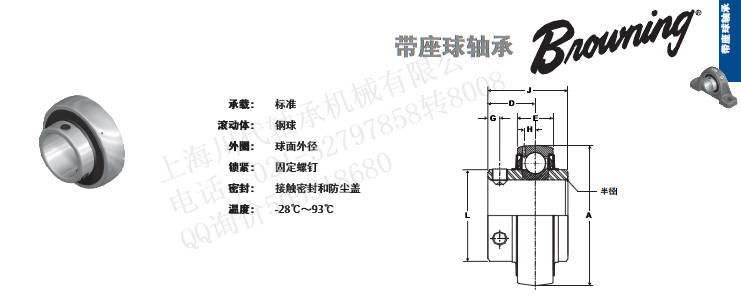

尺寸（英寸/毫米）VS 200 系列标准型芯件 － 固定螺钉锁定 － 英制

最大清角

半径

固定

螺钉螺纹

单元

重量

磅/公斤

A

D

E

G

H

J

L

英寸

1/2

5/8

VS-208

VS-210

2108

9377

1.5748

40

5/8

15.9

.512

13

5/32

4.0

9/64

3.6

1-1/32

26.2

31/32

24.6

.040

1.0

10-32

.4

.18

3/4

VS-212

2611

11614

1.8504

47

23/32

18.3

.591

15

3/16

4.8

5/32

4.0

1-7/32

31.0

1-3/16

30.2

.040

1.0

1/4-28

.4

.18

7/8

15/16

1

VS-214

VS-215

VS-216

2801

12459

2.0472

52

13/16

20.6

.591

15

7/32

5.6

5/32

4.0

1-3/8

34.9

1-3/8

34.9

.040

1.0

1/4-28

.6

.27

1-1/8

1-3/16

1-1/4

VS-218

VS-219

VS-220S

4381

19487

2.4409

62

7/8

22.2

39/55

18

7/32

5.6

13/64

5.2

1-1/2

38.1

1-19/32

40.5

.040

1.0

1/4-28

.9

.41

1-1/4

1-3/8

1-7/16

VS-220

VS-222

VS-223

5782

25718

2.8346

72

1

25.4

.748

19

1/4

6.4

15/64

6.0

1-11/16

42.9

1-55/64

47.2

.040

1.0

5/16-24

1.2

.54

1-1/2

VS-224

7340

32648

3.1496

80

1-3/16

30.2

.866

22

5/16

7.9

17/64

6.7

1-15/16

49.2

2-1/16

52.4

.062

1.6

5/16-24

1.5

.68

1-5/8

1-11/16

1-3/4

VS-226

VS-227

VS-228

7901

35144

3.3465

85

1-3/16

30.2

.866

22

5/16

7.9

17/64

6.7

1-15/16

49.2

2-19/64

58.3

.062

1.6

5/16-24

1.6

.73

1-15/16

2

VS-231

VS-232S

7889

35090

3.5433

90

1-9/32

32.5

.906

23

3/8

9.5

9/32

7.1

2-1/32

51.6

2-15/32

62.7

.062

1.6

3/8-24

1.8

.82

2

2-3/16

VS-232

VS-235

9752

43377

3.9370

100

1-5/16

33.3

.984

25

3/8

9.5

5/16

7.9

2-3/16

55.6

2-23/32

69.1

.080

2.0

3/8-24

2.3

1.04

2-1/4

2-7/16

VS-236

VS-239

11789

52437

4.3307

110

1-9/16

39.7

1.063

27

7/16

11.1

11/32

8.7

2-9/16

65.1

2-63/64

75.8

.080

2.0

3/8-24

3.1

1.41

1 步： 检查并准备轴承座
为了实现正确的轴承配合， 轴承座应加工到正确的孔径。 关
于推荐的轴承座孔径， 请参阅 Browning 轴承目录或向应用
工程部咨询。 轴承座应擦拭干净， 无污物。
2 步： 在轴承座中安装轴承单元
在外圈面上施力， 把轴承压入轴承座中。 不得敲打轴承的任
何组件， 或者在内圈上施力。
3 步： 参考 G-255 到 G-256 页上的“安装带
座轴承单元” 部分的 1-5 步
