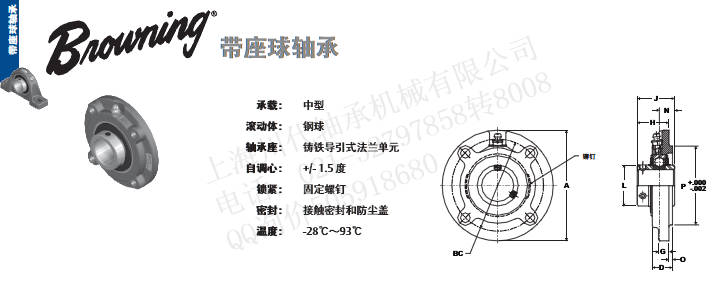

VFCS-328、VFCS-335铸铁导引式法兰单元

孔径

型号

轴承芯件

编号

基本动态

额定载荷

磅/牛

尺寸（英寸/毫米）VFCS 300 系列中型导引法兰单元 － 固定螺钉锁定

螺栓

尺寸

重量

磅/

公斤

A

BC

D

G

H

J

L

N

O

P

英寸

1

VFCS-316

VS-316

4381

19487

4-3/8

111.1

3-5/8

92.1

63/64

25.0

13/32

10.3

1-1/4

31.8

1-1/2

38.1

1-19/32

40.5

5/8

15.9

7/32

5.6

3.000

76.20

5/16

2.5

1.13

1-3/16

1-1/4

VFCS-319

VFCS-320

VS-319

VS-220

5782

25718

5

127.0

4-1/8

104.8

1-1/16

27.0

13/32

10.3

1-5/16

33.3

1-11/16

42.9

1-55/64

47.2

11/16

17.5

11/32

8.7

3.375

85.73

3/8

3.2

1.45

1-7/16

VFCS-323

VS-323

7340

32648

5-1/4

133.4

4-3/8

111.1

1-3/16

30.2

13/32

10.3

1-1/2

38.1

1-15/16

49.2

2-1/16

52.4

3/4

19.1

13/32

10.3

3.625

92.08

3/8

3.7

1.68

1-1/2

VFCS-324

VS-324

7901

35144

6-1/8

155.6

5-1/8

130.2

1-3/16

30.2

13/32

10.3

1-1/2

38.1

1-15/16

49.2

2-19/64

58.3

3/4

19.1

13/32

10.3

4.250

107.95

7/16

5.0

2.27

1-11/16

1-3/4

VFCS-327

VFCS-328

VS-327

VS-328

7889

35090

6-1/8

155.6

5-1/8

130.2

1-15/64

31.4

13/32

10.3

1-19/32

40.5

2-1/32

51.6

2-15/32

62.7

3/4

19.1

7/16

11.1

4.250

107.95

7/16

5.8

2.63

1-15/16

2

VFCS-331

VFCS-332

VS-331

VS-232

9752

43377

6-3/8

161.9

5-3/8

136.5

1-3/8

34.9

13/32

10.3

1-37/64

40.1

2-3/16

55.6

2-23/32

69.1

7/8

22.2

19/32

15.1

4.500

114.30

7/16

6.0

2.72

2-3/16

2-1/4

VFCS-335

VFCS-336

VS-335

VS-236

11789

52437

7-1/8

181.0

6

152.4

1-27/32

46.8

17/32

13.5

2

50.8

2-7/16

61.9

2-63/64

75.8

1

25.4

27/32

21.4

5.000

127.00

1/2

6.1

2.77

若轴承单元在内圈的两侧都有固定螺钉锁定机构（双锁紧固
定螺钉） ， 则应针对第二对固定螺钉重复上述过程。 再次检
查轴是否能够自由转动， 然后以相同的方式拧紧第二个轴承
单元。 在拧紧所有轴承后， 进行最后一次检查， 确保轴能够
自由转动。
