VF4S-231、VF4S-236标准型四螺栓法兰

孔径

型号

轴承芯件

编号

基本动态

额定载

荷磅/牛

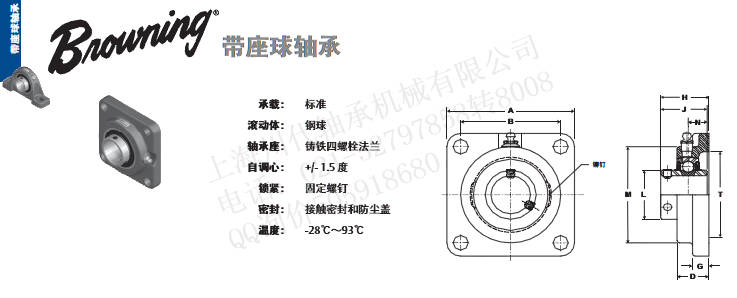

尺寸（英寸/毫米）VF4S 200 系列标准型四螺栓法兰 － 固定螺钉锁定 － 英制

螺栓

尺寸

单元

重量

磅/

公斤

A

B*

D

G

H

J

L

M

N

T-芯

英寸

毫米

1/2

5/8

12.7

15.9

VF4S-208

VF4S-210

VS-208

VS-210

2108

9377

3

76.2

2-1/8

54.0

23/32

18.3

3/8

9.5

1-5/64

27.4

1-1/32

26.2

31/32

24.6

2-1/8

54.0

13/32

10.3

1-3/4

44.5

3/8

1.1

.50

3/4

19.1

VF4S-212

VS-212

2611

11614

3-3/8

85.7

2-1/2

63.5

57/64

22.6

7/16

11.1

1-9/32

32.5

1-7/32

31.0

1-3/16

30.2

2-1/2

63.5

1/2

12.7

2

50.8

3/8

1.4

.64

7/8

15/16

1

22.2

23.8

25.4

VF4S-214

VF4S-215

VF4S-216

VS-214

VS-215

VS-216

2801

12459

3-3/4

95.3

2-3/4

69.9

61/64

24.2

1/2

12.7

1-7/16

36.5

1-3/8

34.9

1-3/8

34.9

2-3/4

69.9

9/16

14.3

2-1/2

63.5

7/16

1.6

.73

1-1/8

1-3/16

1-1/4

28.6

30.2

31.8

VF4S-218

VF4S-219

VF4S-220S

VS-218

VS-219

VS-220S

4381

19487

4-1/4

108.0

3-1/4

82.6

1-5/64

27.4

17/32

13.5

1-9/16

39.7

1-1/2

38.1

1-19/32

40.5

3-1/8

79.4

5/8

15.9

2-7/8

73.0

7/16

2.6

1.18

1-1/4

1-3/8

1-7/16

31.8

34.9

36.5

VF4S-220

VF4S-222

VF4S-223

VS-220

VS-222

VS-223

5782

25718

4-5/8

117.5

3-5/8

92.1

1-5/32

29.4

19/32

15.1

1-3/4

44.5

1-11/16

42.9

1-55/64

47.2

3-5/8

92.1

11/16

17.5

3-1/4

82.6

1/2

3.6

1.63

1-1/2

38.1

VF4S-224

VS-224

7340

32648

5-1/8

130.2

4

101.6

1-19/64

32.9

5/8

15.9

2-1/64

51.2

1-15/16

49.2

2-1/16

52.4

4-1/8

104.8

3/4

19.1

3-1/2

88.9

1/2

4.9

2.22

1-5/8

1-11/16

1-3/4

41.3

42.9

44.5

VF4S-226

VF4S-227

VF4S-228

VS-226

VS-227

VS-228

7901

35144

5-3/8

136.5

4-1/8

104.8

1-21/64

33.7

5/8

15.9

2-3/64

52.0

1-15/16

49.2

2-19/64

58.3

4-3/8

111.1

3/4

19.1

3-7/8

98.4

9/16

5.2

2.36

1-15/16

2

49.2

50.8

VF4S-231

VF4S-232S

VS-231

VS-232S

7889

35090

5-5/8

142.9

4-3/8

111.1

1-23/64

34.5

5/8

15.9

2-5/32

54.8

2-1/32

51.6

2-15/32

62.7

4-9/16

115.9

3/4

19.1

4

101.6

9/16

5.6

2.54

2

2-3/16

50.8

55.6

VF4S-232

VF4S-235

VS-232

VS-235

9752

43377

6-3/8

161.9

5-1/8

130.2

1-33/64

38.5

13/16

20.6

2-5/16

58.7

2-3/16

55.6

2-23/32

69.1

5-1/4

133.4

7/8

22.2

4-1/4

108.0

5/8

7.9

3.58

2-1/4

2-7/16

57.2

61.9

VF4S-236

VF4S-239

VS-236

VS-239

11789

52437

6-7/8

174.6

5-5/8

142.9

1-11/16

42.9

13/16

20.6

2-11/16

68.3

2-3/16

55.6

2-63/64

75.8

5-7/16

138.1

1

25.4

5

127.0

5/8

9.6

4.35

把轴承紧固就位
安装轴承座紧固螺栓， 并检查轴承的对位。 尽可能仔细地
调整好轴承单元的位置。 把紧固螺栓拧紧到推荐的紧固扭
矩。 用手来回转动轴承， 检查轴是否能够自由旋转。
