VF4S-127、VF4S-135固定螺钉锁定

孔径

型号

轴承芯件

编号

基本动态

额定载荷

磅/牛

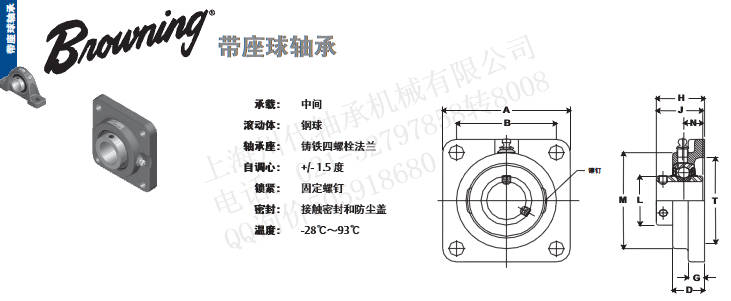

尺寸（英寸/毫米）VF4S 100 系列中间型四螺栓法兰 － 固定螺钉锁定

螺栓

尺寸

单元

重量

磅/

公斤

A

B*

D

G

H

J

L

M

N

T-芯

英寸

1/2

5/8

VF4S-108

VF4S-110

VS-108

VS-110

2108

9377

3

76.2

2-1/8

54.0

23/32

18.3

3/8

9.5

1-5/64

27.4

15/16

23.8

31/32

24.6

2-1/8

54.0

5/16

7.9

1-3/4

44.5

3/8

1.0

.45

3/4

VF4S-112

VS-112

2611

11614

3-3/8

85.7

2-1/2

63.5

57/64

22.6

7/16

11.1

1-9/32

32.5

1-1/16

27.0

1-3/16

30.2

2-1/2

63.5

11/32

8.7

2

50.8

3/8

1.3

.59

7/8

15/16

1

VF4S-114

VF4S-115

VF4S-116

VS-114

VS-115

VS-116

2801

12459

3-3/4

95.3

2-3/4

69.9

61/64

24.2

1/2

12.7

1-25/64

35.3

1-7/64

28.2

1-3/8

34.9

2-3/4

69.9

11/32

8.7

2-1/2

63.5

7/16

1.7

.77

1-1/8

1-3/16

1-1/4

VF4S-118

VF4S-119

VF4S-120S

VS-118

VS-119

VS-120S

4381

19487

4-1/4

108.0

3-1/4

82.6

1-5/64

27.4

17/32

13.5

1-15/32

37.3

1-5/32

29.4

1-19/32

40.5

3-1/8

79.4

3/8

9.5

2-7/8

73.0

7/16

2.4

1.09

1-1/4

1-3/8

1-7/16

VF4S-120

VF4S-122

VF4S-123

VS-120

VS-122

VS-123

5782

25718

4-5/8

117.5

3-5/8

92.1

1-5/32

29.4

19/32

15.1

1-39/64

40.9

1-9/32

32.5

1-55/64

47.2

3-5/8

92.1

27/64

10.7

3-1/4

82.6

1/2

3.4

1.54

1-1/2

VF4S-124

VS-124

7340

32648

5-1/8

130.2

4

101.6

1-19/64

32.9

5/8

15.9

1-49/64

44.8

1-27/64

36.1

2-1/16

52.4

4-1/8

104.8

31/64

12.3

3-1/2

88.9

1/2

4.4

2.00

1-11/16

1-3/4

VF4S-127

VF4S-128

VS-127

VS-128

7901

35144

5-3/8

136.5

4-1/8

104.8

1-21/64

33.7

5/8

15.9

1-13/16

46.0

1-7/16

36.5

2-19/64

58.3

4-3/8

111.1

31/64

12.3

3-7/8

98.4

9/16

4.7

2.13

1-15/16

2

VF4S-131

VF4S-132S

VS-131

VS-132S

7889

35090

5-5/8

142.9

4-3/8

111.1

1-23/64

34.5

5/8

15.9

1-59/64

48.8

1-35/64

39.3

2-15/32

62.7

4-9/16

115.9

1/2

12.7

4

101.6

9/16

5.4

2.45

2

2-3/16

VF4S-132

VF4S-135

VS-132

VS-135

9752

43377

6-3/8

161.9

5-1/8

130.2

1-33/64

38.5

13/16

20.6

2-7/64

53.6

1-21/32

42.1

2-23/32

69.1

5-1/4

133.4

35/64

13.9

4-1/4

108.0

5/8

7.7

3.49

若轴承单元在内圈的两侧都有固定螺钉锁定机构（双锁紧固
定螺钉） ， 则应针对第二对固定螺钉重复上述过程。 再次检
查轴是否能够自由转动， 然后以相同的方式拧紧第二个轴承
单元。 在拧紧所有轴承后， 进行最后一次检查， 确保轴能够
自由转动。
b. Skwezloc 锁定芯件
i. 确保 Skwezloc 锁环方正、 贴合地配装在内圈的肩部，
如图所示。
ii.把 Sk wezloc 锁环的带帽螺钉拧紧到表 3 中推荐的
扭矩。
再次检查轴是否能够自由转动， 然后以相同的方式拧紧第二
个轴承单元。 在拧紧所有轴承后， 进行最后一次检查， 确保
轴能够自由转动。
Sealmaster Gold 带座球轴承单元的安装（续）
推动锁环， 使其紧贴内圈肩部
SM Gold 表 2
固定螺钉扭矩螺钉规格 内六角规格 英寸 － 磅1/4-28 1/8 65 - 855/16-24 5/32 125 - 1653/8-24 3/16 230 - 3007/16-20 7/32 350 - 4501/2-20 1/4 500 - 6505/8-18 5/16 1100 - 1440SM Gold 表 3
Skwezloc 同心锁环有帽螺钉扭矩螺钉规格 内梅花规格 英寸 － 磅# 8-32 T-25 70# 10-24 T-27 1001/4-20 T-30 24
