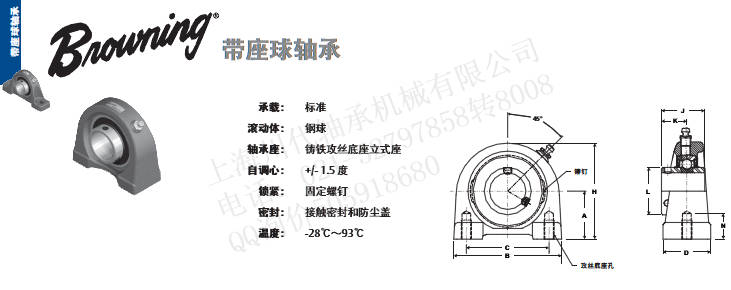

VTBS-40MM、VTBS-50MM标准型攻丝底座

孔径

型号

轴承芯件

编号

基本动态

额定载荷

牛/磅

尺寸，毫米/英寸VTBS 200 系列标准型攻丝底座立式座 － 固定螺钉锁定 － 公制

螺纹孔

螺纹

规格

N

最小

攻丝

深度

单元

重量

公斤

/磅

A

B

C

D

H

J

K

L

毫米

20

VTBS-20-MM

VS-20MM

11614

2611

33.3

1-5/16

73.0

2-7/8

50.8

2

38.1

1-1/2

65.1

2-9/16

31.0

1-7/32

18.3

23/32

30.2

1-3/16

M8

12.7

.68

1.5

25

VTBS-25MM

VS-25MM

12459

2801

36.5

1-7/16

76.2

3

50.8

2

38.1

1-1/2

71.4

2-13/16

34.9

1-3/8

20.6

13/16

34.9

1-3/8

M25

12.7

.73

1.6

30

VTBS-30MM

VS-30MM

19487

4381

42.9

1-11/16

101.6

4

76.2

3

38.1

1-1/2

85.7

3-3/8

38.1

1-1/2

22.2

7/8

40.5

1-19/32

M10

15.9

1.13

2.5

35

VTBS-35MM

VS-35MM

25718

5782

47.6

1-7/8

108.0

4-1/4

82.6

3-1/4

47.6

1-7/8

95.3

3-3/4

42.9

1-11/16

25.4

1

47.2

1-55/64

M10

19.1

1.5

3.4

40

VTBS-40MM

VS-40MM

32648

7340

49.2

1-15/16

117.5

4-5/8

88.9

3-1/2

47.6

1-7/8

100.0

3-15/16

49.2

1-15/16

30.2

1-3/16

52.4

2-1/16

M12

19.1

1.72

3.8

45

VTBS-45MM

VS-45MM

35144

7901

54.0

2-1/8

127.0

5

95.3

3-3/4

50.8

2

108.0

4-1/4

49.2

1-15/16

30.2

1-3/16

58.3

2-19/64

M12

19.1

2.13

4.7

50

VTBS-50MM

VS-50MM

35090

7889

57.2

2-1/4

139.7

5-1/2

101.6

4

50.8

2

117.5

4-5/8

51.6

2-1/32

32.5

1-9/32

62.7

2-15/32

M16

22.2

2.59

5.7

轴承座 轴承座型式 材料
RUBR 索环 橡胶
SSF2 双螺栓法兰 冲压钢
SSF3 三螺栓法兰 冲压钢
SSF3T 三螺栓法兰 冲压钢
SSF4 四螺栓法兰 冲压钢
SSP 立式座 冲压钢
SSRP 立式座 冲压钢/橡胶
VF2 双螺栓法兰 铸铁
VF3 三螺栓法兰 铸铁
VF4 四螺栓法兰 铸铁
VFB 法兰支架 铸铁
VFC 引导套法兰单元 铸铁
VP 立式座 － 高底座 铸铁
VPD 立式座 － 其它底座 铸铁
VPL 立式座 － 低底座 铸铁
VTB 攻丝底座立式座 铸铁
VTW 宽槽滑块单元 铸铁
